Grub4Dos 系統安裝碟

繼上次用 Grub4Dos 搭配 Acronis True Image Home 印象檔（.iso）後，
這次是跟系統安裝有關，
主要把下列系統印象檔（均為 .iso）塞進我的 Kingston DT 100 G2 16G：

1. Windows 7 All-in-One（已整合 SP1 共 5.56G）
2. Windows Server 2008
3. Ubuntu 12.04 LTS
4. Kubuntu 12.04 LTS

本篇測試 Windows 8 的 ISO 印象檔也適用！
Windows XP 已不被微軟所支援，
所以這裡不討論有關 Windows XP 的問題！

首先要做的事還是得將 USB 隨身碟格式化成可開機隨身碟（Bootable USB）。
（詳細的做法下次補回這裡，因為忘記曾做過什麼事…）

其次是將 USB 隨身碟的檔案系統格式設成 NTFS，

用 NTFS 是為了修改方便，不論在 M$ 系統還是在 Linux 下；
還有就是為了以後要寫入可能超越 4G 容量的系統印象檔…

再來就是把要用的系統光碟印象檔複製進 USB 隨身碟中。

本次使用到的工具有：

• Grub4Dos：用來導引開機的方式（提供的壓縮檔內只有 grldr 與 grldr.mbr 兩個檔案）。
• ImDisk Virtual Disk Driver（官網）：可將印象檔或系統記憶體建立成虛擬硬碟、軟碟機或光碟機。
• Contig（官網）：Contig 是單一檔案磁碟重組程式，使磁碟上的檔案連續排列。

問題來了：

1. 將 Windows 7 或 Windows Server 2008 印象檔存入後發生 Grub4Dos 映射載入這 2 個 iso 檔失敗，其錯誤訊息為：

ERROR 60：File for drive emulation must be in one contiguous disk area

2. 可以成功映射載入這 2 個 iso 檔，可是到了準備安裝時卻找不到光碟機裝置…

說真的，
這裡比較難搞的是 Windows 7 及 Windows Server 2008，
網路上隨處都能找到從 USB 隨身碟中安裝 Windows 7 的文章，
可多半是使用工具將 Windows 7 印象檔中的檔案解開並存放至隨身碟中，

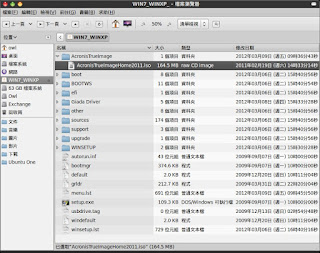

下圖會看到光 Windows 7 加上 Windows XP 共有約 7 個資料夾及 3 個檔案。

但是這會有一些問題：

1. USB 隨身碟全是光碟印象檔所解出來的檔案（Windows 7 & XP）。


   就是「亂」
   以後整理會不易


2. 若放不同版本的 Windows 時可能會相互覆蓋或 bootmgr 得有所修改。

經過不斷搜尋才找到這一篇 2009 年的文章：
[分享]vista/2008/windows7全系列(x86、x64)ISO镜像文件(硬盘\usb设备)安装方法
他是透過一個叫 imdisk 的工具將它掛成虛擬光碟再行安裝，
只是要記得安裝前要叫出命令提示字元輸入指令掛載印象檔才行。

---

Contig 工具

這是我用來解決發生 ERROR 60 時的方法。
主要問題是該 ISO 檔不是以連續性的存放方式儲存於 USB 隨身碟中，
因為 USB 隨身碟常常進行寫入、刪除或覆寫，
導致它的資料存放會斷斷續續，
所以得用工具將 ISO 檔進行存放整理……

近來因整合 Windows 7 SP1 成光碟印象檔後約佔 5.56G，
結果使用 Contig 失敗：

All files were either already defragmented or unable to be defragmented.

最後將所有檔案移出只留 Windows 7 SP1 印象檔就能進行 Contig 動作，
看來 USB 隨身碟得用容量大一點的才行…

  Contig 使用操作：

C:\Documents and Settings\knight>e: E:\>cd Contig E:\Contig>Contig.exe -s e:\Windows7\*.iso Contig v1.6 - Makes files contiguous Copyright (c) 1998-2010 Mark Russinovich Sysinternals - www.sysinternals.com Summary:            Number of files processed:1            Number of files defragmented:1            Average fragmentation before:2 frags/file            Average fragmentation after:1 frags/file E:\Contig>

有人寫說 Contig 的問題是因為「map」指令的關係（好像是官網寫的），
若是加上「--mem」的參數即是將印象檔載入至記憶體中再執行，
不需要連續存放也能執行（還沒試過是不是真的），
但印象檔太大的話就可能不適用於任何電腦了…（若目標電腦只有 2G 的記憶體）

---

menu.lst
（如果想顯示中文的話，編碼請以 UTF-8 儲存，並加上「unifont.hex.gz」字型檔）：

# 自動選擇適合的顯示 640*480 800*600 24-bit 或 32-bit graphicsmode -1 640:800 480:600 24:32 # 載入字型檔 font /unifont.hex.gz title 安裝 Windows 7 SP1 多重整合版本（含 32 位元及 64 位元） \n執行 Windows 7 SP1 安裝程序。（畫面出現時按下 Shift + F10 使用 imdisk 將印象檔掛載）\npushd x:\\imdisk\nSetupImdisk.CMD\nSetupCDROM.CMD x:\\Windows7\\Windows7SP1.iso map (hd1) (hd0) map (hd0) (hd1) find --set-root /Windows7/Windows7.iso map /Windows7/Windows7.iso (hd32) map --hook chainloader (hd32) boot title 修復光碟 Windows 7 64 位元 \n「修復光碟 Windows 7 64 位元」是由 Windows 7 的「備份與還原」工具所產生，\n可利用它檢測、修復電腦系統以進行設定還原動作。 find --set-root /Windows7/RecoveryDisc/x64/RecoveryDisc_Windows7_x64.iso map --mem /Windows7/RecoveryDisc/x64/RecoveryDisc_Windows7_x64.iso (0xff) map --hook root (0xff) chainloader (0xff) title 修復光碟 Windows 7 32 位元 \n「修復光碟 Windows 7 32 位元」是由 Windows 7 的「備份與還原」工具所產生，\n可利用它檢測、修復電腦系統以進行設定還原動作。 find --set-root /Windows7/RecoveryDisc/x86/RecoveryDisc_Windows7_x86.iso map --mem /Windows7/RecoveryDisc/x86/RecoveryDisc_Windows7_x86.iso (0xff) map --hook root (0xff) chainloader (0xff) title Ubuntu 12.04 桌面版 LTS (Live USB) \n按下 Enter 鍵進行 安裝/試用 Ubuntu 12.04 桌面版 LTS（長期支援）。 root (hd0,0) kernel (hd0,0)/Ubuntu/12.04/Ubuntu/vmlinuz boot=casper iso-scan/filename=/Ubuntu/12.04/Ubuntu/ubuntu_12.04_desktop_amd64.iso initrd (hd0,0)/Ubuntu/12.04/Ubuntu/initrd.lz title Kubuntu 12.04 桌面版 LTS (Live USB) \n按下 Enter 鍵進行 安裝/試用 Kubuntu 12.04 桌面版 LTS（5 年長期支援）。 root (hd0,0) kernel (hd0,0)/Ubuntu/12.04/Kubuntu/vmlinuz boot=casper iso-scan/filename=/Ubuntu/12.04/Kubuntu/kubuntu-12.04-desktop-amd64.iso initrd (hd0,0)/Ubuntu/12.04/Kubuntu/initrd.lz title Acronis True Image Home 2011 \nAcronis True Image Home 2011 是一套 備份/還原 軟體，\n可利用它對電腦系統進行備份或還原動作。 find --set-root /AcronisTrueImage/AcronisTrueImageHome2011Build6597PlusPackbootCD.iso map --mem /AcronisTrueImage/AcronisTrueImageHome2011Build6597PlusPackbootCD.iso (0xff) map --hook root (0xff) chainloader (0xff) title 電腦重新啟動 \n按下 Enter 鍵來重新啟動你的電腦。 reboot title 關閉電腦 \n按下 Enter 鍵以關閉電腦 halt

以 USB 開機時的畫面：

想知道上圖如何進入硬碟內的系統可參考：

Grub4Dos 如何進入作業系統

---

以安裝 Windows 7 為例
在 USB 隨身碟開機完後進入 Grub4Dos 選單，
選擇第一項來安裝 Windows 7。

如同一般的安裝方式往下執行。

到這兒會出現問題，
提示找不到光碟機，
所以會無法向下進行；
不過可以先按下「瀏覽」查看一下 USB 隨身碟目前的磁碟代號。

上圖中可以看到 USB 隨身碟目前的代號是「C:」，

我是使用虛擬機器以 USB 隨身碟模擬安裝，
因為新建立的虛擬硬碟是空的，
所以 USB 隨身碟為 C:，
如果硬碟之前已經有系統的話則 USB 隨身碟代號會往下排序，
磁碟代號以現場狀況為定！

確定後按下「取消」再按下右上角的紅框「×」，
然後直接按下「是」即可回到有「立即安裝」按鈕的畫面。

回到此畫面後就是要使用 imdisk 工具模擬成光碟機並將 Windows 7 的 ISO 檔掛載上去，
首先是按下「Shift + F10」呼叫出系統管理員輸入指令一些指令。

從上圖來看似乎要輸入很多行，
實際上只需要輸入三行。

imdisk 指令操作：

Microsoft Windows  [版本 6.1.7600] X:\Sources>pushd c:\imdisk c:\imdisk>SetupImDisk.CMD c:\imdisk>SetupCDROM.CMD c:\Windows7\Windows7.iso c:\imdisk>

接著將系統管理員關閉，
再按下「立即安裝」就能往下執行，
如同用光碟的安裝方式一樣！

---

以安裝 Windows 8 為例
其實多數步驟與 Windows 7 無異，
只需留意 imdisk 的印象檔掛載即可。

留言中有人提到說有出現「缺少數位簽章或是惡意軟體」，
並提出是否能以新版的 imdisk 來掛載 Windows 8 的 ISO 檔，
可是本人使用目前的 SetupImDisk.cmd 及 SetupCDROM.cmd 套用至新版的來測試，
仍然能進行印象檔的掛載，
只是 imdisk version 1.7.5 built 14 June 2013 在掛載時會多出幾段敘述而已。

實驗時所拍的畫面雖然是由虛擬機器所截取，
但做過實機測試後同樣也能達相同的目的！

---

疑難排解：

當我以為一切沒問題時嚐試安裝 Windows 7 & Windows Server 2008 所發生的怪問題………

警告訊息：安裝程式無法建立新的系統磁碟分割，也找不到現有的系統磁碟分割。請參閱安裝記錄檔以取得詳細資訊。

經過查詢後得知問題是由於硬碟不是在第一個開機順位，
這裡讓我卡了近一個禮拜的時間。

因為：

1. 用 USB 隨身碟當第一個開機順位才能進行 USB 開機
2. 縱使設定硬碟為第一順位，以 BBS POPUP 選定 USB 隨身碟也一樣

再度查詢網路才發現 Grub4Dos 還有設定要加寫進 menu.lst 中，
這個設定是 Grub4Dos 的功能，
可以讓磁碟分區或硬碟順位交換。

也就是 menu.lst 中的這兩行指令：
map (hd0) (hd1)
map (hd1) (hd0)

整體來說隨身碟的內容就很乾淨了！

（上圖僅供參考）
