鍵盤微整型(PS/2 轉 USB)

羅技 UltraX Keyboard,
這是我過去唸二技時所用的鍵盤,
據我所知當時很多室友也買這型號的鍵盤,
雖然至今使用的是羅技 Illuminated Keyboard
但 UltraX Keyboard 至今零故障且還能夠使用!

只是這個 PS/2 介面的接頭有點不合現在所用的筆電,
(雖然之前也有購買 PS/2 轉 USB 的轉換頭)
但連接著轉換器的鍵盤會感覺線變得太長……
這是當初所買的轉接器之外觀

準備工具:
  1. 焊接器具
  2. 螺絲起子(小)
  3. 斜口鉗
  4. 尖嘴鉗
  5. 小刀
  6. 絕緣膠帶

所需材料:
  1. PS/2 to USB 轉接器
  2. 羅技 UltraX Keyboard
  3. USB 公對母延長線

當然,
它能夠正常地和羅技 UltraX Keyboard 搭配使用
不過在改造前也稍微查了過去前人在網路所寫的資料與問題,
有查到某網友說要選購這種有帶 IC 驅動的會比較好,
好在一開始就買這種的轉接器;
而提到另一種很短的 Socket 只是將 PS/2 與 USB 的腳位跳接,
只是這裡無法證實是不是真的如此………(因身邊沒這玩意兒)
不過能正常運作就表示可以開始動工了!


首先是用刀將轉接器切開取出 IC 板
這切了我許久的時間,
外層的橡膠封裝有點厚,
怕切深了會讓 IC 等零件導致固障………
本次只用到 PS/2 鍵盤接頭
故剪去 PS/2 滑鼠接頭

將鍵盤的螺絲卸下並打開鍵盤
這步驟通常沒什麼技巧,
只要小心打開以避免有任何跳線會相互牽連!

找出 PS/2 線位於電路板的源頭位置

記下 IC 電路板上標記這些線的文字


記下轉接器之 IC 電路板上 PS/2 接點的文字

這裡會看到兩個 IC 板都有「C」、「D」、「G」和「V」,
它們各別代表著:
C:+CLK
D:DATA
G:負極
V:正極

只要將鍵盤上的接點與轉接器的接頭正確地焊接在一起,
並使用絕緣膠帶將這些接點個別包覆避免相互短路就完成八成了!
正確焊接兩者相對應的接點

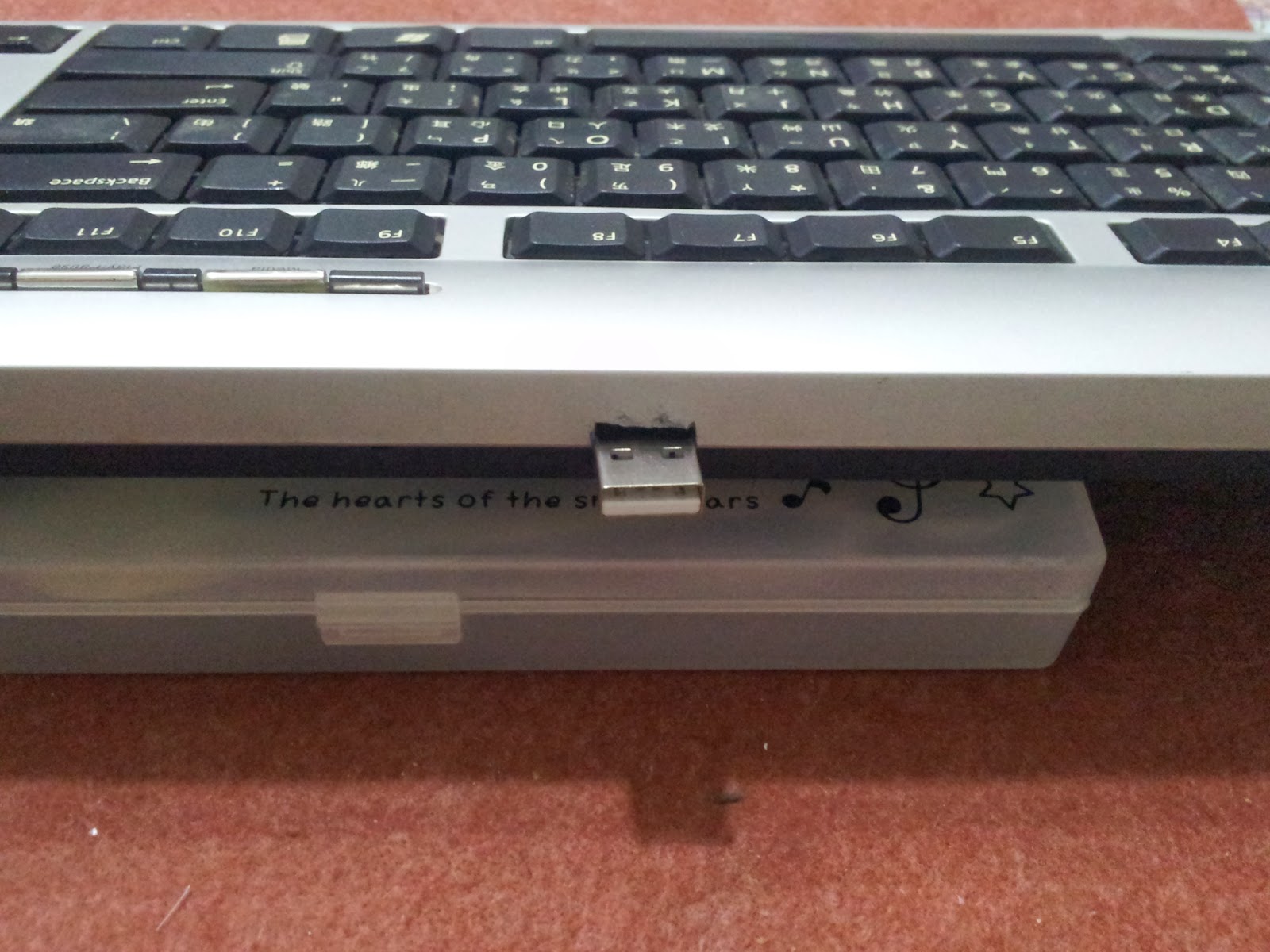

最後的就是………外觀!?(轉接器之 USB 出口)

畢竟轉接器與鍵盤是既定的成品,
所以我只能尋找鍵盤內部合適的邊緣,
讓轉接器能正常放置,
以及使其 USB 接頭可伸出的位置,
然後在想伸出的地方進行切割,
接著想個辦法(小弟是用熱融膠)將它固定,
再旋回螺絲就完成了!


呃………
固定時沒好好注意,
看起來歪歪的………

這麼做的結果是需要一條 USB 公對母延長線
